Rulman Radial Boşluğu Ölçmə Aləti

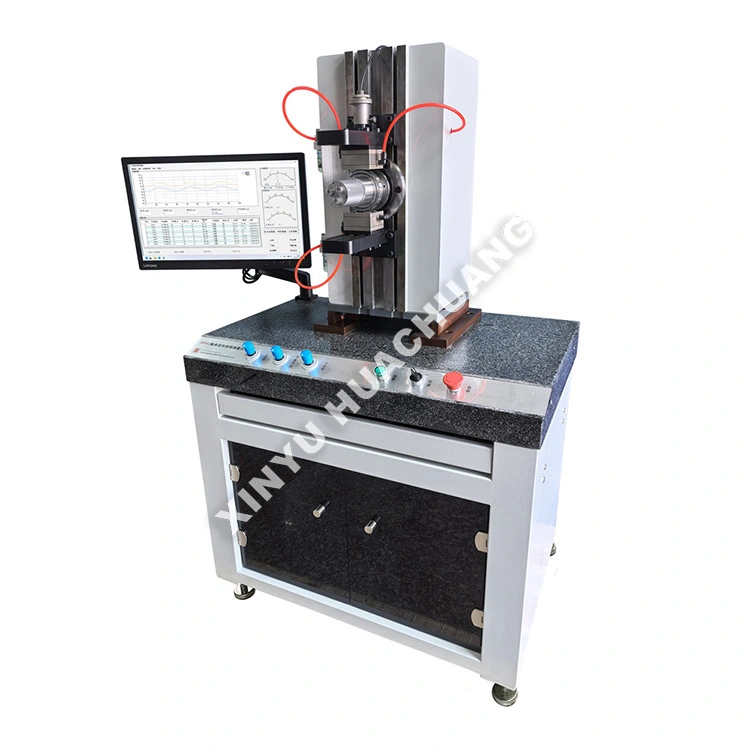

XINYU HUACHUANG Bearing Radial Boşluq Ölçmə Aləti, yuvarlanan rulmanların daxili radial təmizlənməsini qiymətləndirmək üçün xüsusi olaraq hazırlanmış yüksək dəqiqlikli, yarı avtomatlaşdırılmış sınaq cihazıdır. Ciddi beynəlxalq standartlara cavab vermək üçün nəzərdə tutulmuş bu Rulman Radial Təmizləmə Ölçmə Aləti mikro yerdəyişmələri tutmaq üçün standart ölçmə yüklərini dəqiq şəkildə tətbiq edir. Ağıllı PLC avtomatlaşdırması və yüksək həssaslıq sensorları ilə təchiz olunmuş o, Ar-Ge, keyfiyyətə nəzarət və istehsal sertifikatı üçün yüksək dərəcədə təkrarlana bilən məlumatları təqdim edərkən təhlükəsiz, etibarlı əməliyyatı təmin edir.

İş prinsipi

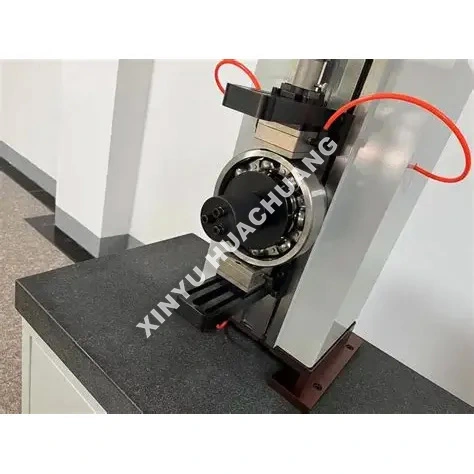

Rulmanların Radial Boşluğu Ölçmə Aləti dinamik, yüksüz ölçmə prinsipi üzərində işləyir. Yatağın daxili halqası sinxron mühərrik tərəfindən sabitlənir və fırlanır, xarici halqaya dəqiq ölçmə yükü tətbiq edilir. Yüksək həssas yerdəyişmə sensorları yük zonasından keçərkən yuvarlanan elementlərin radial hərəkətini çəkir. Sistem həndəsi xətaları avtomatik aradan qaldırmaq üçün diferensial alqoritmlərdən istifadə edir və deformasiya kompensasiyası tələb etmədən həqiqi radial boşluğu hesablayır.

Fərqli üstünlükləri nələrdir?

● Yüksək Dəqiq Ölçmə: <1.5μm statik təkrarlanma və <2.5μm dinamik təkrarlanma qabiliyyətinə malik premium induktiv sensorlara malikdir.

● Avtomatlaşdırılmış Yükləmə: Pnevmatik və ya motorlu yükləmə ardıcıl, standartlaşdırılmış ölçmə qüvvələrini təmin edir və əl ilə işləmə xətalarını aradan qaldırır.

● Ağıllı Məlumat Emalı: Avtomatik olaraq orta klirensi hesablayır, fırlanma tıxaclarını müəyyən edir və SPC/CPK statistik hesabatları yaradır.

● Sağlam və Təhlükəsiz Konstruksiya: Möhkəm mexaniki çərçivə ilə qurulub və uzunmüddətli dəqiqliyi qorumaq üçün standart istinad hissələrinə qarşı avtomatik kalibrləmə funksiyaları var.

● Çoxfunksiyalı Uyğunluq: Modullu armatur dərin yivli bilyalı podşipniklərdən tutmuş konik rulmanlara qədər müxtəlif rulman növlərini sınamaq üçün sürətli dəyişikliklərə imkan verir.

Texniki Spesifikasiyalar

Harada tətbiq olunur?

● Podşipnik istehsalı: Dərin yivli top, silindrik diyircəkli və konik rulmanlar üçün 100% daxili və ya oflayn keyfiyyət yoxlaması.

● Avtomobil və Aerokosmik: Təkər qovşaqları, sürət qutuları və turbin mühərrikləri üçün daxil olan keyfiyyətə nəzarət (IQC) və montaj yoxlanışı.

● Dəqiq Maşınlar: Yüksək dəqiqlikli dəzgah milləri və robototexnika üçün uyğunlaşdırma və cütləşdirmə seçimi.

● Baxım və MRO: Avadanlığın əsaslı təmiri zamanı rulmanların vəziyyətinin qiymətləndirilməsi və boşluqların qiymətləndirilməsi.

İstifadə ehtiyat tədbirləri

● Nümunənin hazırlanması: Mikroölçməyə təsir edə biləcək pasdan qoruyucuları və ya yağları təmizləmək üçün həmişə yatağını hərtərəfli təmizləyin.

● İstilik Tarazlığı: Sınaqdan əvvəl həm alətin, həm də yatağın otaq temperaturuna (20±5℃) uyğunlaşmasına icazə verin.

● Düzgün Hizalama: Xarici halqanın əyilməsi nəticəsində yanlış oxunuşların qarşısını almaq üçün rulmanın armaturda mükəmməl düz oturduğundan əmin olun.

● Kalibrləmə: Hər növbənin əvvəlində standart istinad rulmanlarından istifadə edərək avtomatik kalibrləmə rejimini işə salın.

Baxım Bələdçisi

● Gündəlik: Ölçmə qurğularını və sensor qələmini təmiz, tüysüz parça ilə silin. Pnevmatik hava təzyiqini yoxlayın (əgər varsa) və filtrdən nəm çıxarın.

● Həftəlik/Aylıq: Fırlanan mili və yükləmə rıçaqlarının düzgün işləməsini yoxlayın. Tövsiyə olunduğu kimi mexaniki dönmə nöqtələrinə bir damla yüngül maşın yağı tətbiq edin.

● Rüblük: Xəttiliyi və gücləndirmə dəqiqliyini yoxlamaq üçün sertifikatlaşdırılmış standart boşluq bloklarından istifadə edərək tam sistem kalibrlənməsini həyata keçirin.

● Ətraf Mühitə Nəzarət: Ölçmə sabitliyini qorumaq üçün cihazı ağır vibrasiyalı mexanizmlərdən, güclü maqnit sahələrindən və birbaşa günəş işığından uzaq saxlayın.

Satınalma sonrası qorunma təfərrüatları

XINYU HUACHUANG-da biz avadanlıqlarınızın fasiləsiz və səmərəli işləməsini təmin etmək üçün hərtərəfli və etibarlı satış sonrası dəstəyi təmin etməyə sadiqik. Bizim xüsusi xidmət komandamız hər zaman sizə kömək etməyə hazırdır.

Hərtərəfli Zəmanət əhatəsi

Biz qürurla avadanlıqlarımıza iki illik zəmanət təklif edirik. Bu müddət ərzində biz düzgün olmayan əməliyyat, icazəsiz dəyişikliklər və ya fors-major hallar nəticəsində yarananlar istisna olmaqla, keyfiyyətlə bağlı hər hansı problemlər üçün pulsuz texniki xidmət və təmir xidmətləri təqdim edirik. İki illik zəmanət müddətindən çox olan avadanlıqlar üçün biz ömürlük texniki xidmət xidmətləri təklif etməyə davam edirik, yalnız əvəzedici hissələrin və əməyin dəyərini alırıq.

Sürətli Cavab Mexanizmi

Biz 7×24 saat peşəkar mühəndislik telefon dəstəyi təklif edirik. Arızalar barədə bildiriş aldıqdan sonra texniki komandamız 24 saat ərzində cavab verəcək və uyğun həll yolu təqdim edəcək. Yerində xidmət tələb olunarsa, peşəkar mühəndislərimiz bir həftə ərzində obyektinizə gələcəklər. Avadanlığın təmir edilə bilməyəcəyi xüsusi hallarda, biz qeyd-şərtsiz onu yeni aqreqatla əvəz edəcəyik və ya iki illik zəmanət müddəti ərzində onu əvəzedici qurğu ilə təmin edəcəyik və ya normal iş rejimini bərpa etmək üçün lazımi tədbirlər görəcəyik.

Tez-tez verilən suallar (FAQ)

S1: Radial klirens nədir və rulman performansı üçün nə üçün vacibdir?

A: Radial boşluq, xarici yük tətbiq edilmədikdə, yatağın daxili halqasının xarici halqaya nisbətən radial olaraq hərəkət edə biləcəyi ümumi məsafədir. Düzgün radial boşluq çox vacibdir, çünki çox az boşluq həddindən artıq sürtünmə, həddindən artıq istiləşmə və vaxtından əvvəl uğursuzluğa səbəb olur, həddindən artıq boşluq isə vibrasiya, səs-küy və azaldılmış yükdaşıma qabiliyyətinə səbəb olur.

S2: Dinamik yüksüz ölçmə prinsipi necə işləyir?

A: Alət rulmanın daxili halqasını düzəldir və xarici halqaya dəqiq ölçmə yükü tətbiq edərkən onu sinxron mühərrik vasitəsilə fırladır. Yüksək həssas yerdəyişmə sensorları yük zonasından keçərkən yuvarlanan elementlərin radial hərəkətini çəkir. Diferensial alqoritmlər daha sonra qeyri-dəyirmilik kimi həndəsi səhvləri avtomatik olaraq aradan qaldıraraq həqiqi radial klirens dəyərini verir.

3-cü sual: Nə üçün alət birbaşa ölçmə əvəzinə diferensial alqoritmlərdən istifadə edir?

Cavab: Yastıqların xas həndəsi qüsurları var - yüngül ovallıq, səth dalğalılığı və yuvarlanan elementlərdə ölçülü dəyişikliklər - sadə nöqtə ölçülərini təhrif edə bilər. Diferensial alqoritm tam fırlanma ətrafında çoxsaylı məlumat nöqtələrini tutur və bu həndəsi xətaları faktiki boşluqdan riyazi olaraq ayıraraq deformasiya kompensasiyası tələb etmədən ölçmə dəqiqliyini təmin edir.

S4: Bu alət hansı rulman növlərini və ölçülərini ölçə bilər?

A: Alət geniş ölçülü diapazonda dərin yivli bilyalı rulmanlar, bucaqlı kontaktlı rulmanlar, silindrik diyircəkli rulmanlar və konik makaralı rulmanları yerləşdirir. Adapterlər və qurğular xüsusi rulman diametri və xarici diametrlərə uyğunlaşdırıla bilər ki, bu da onu həm istehsal xəttinin keyfiyyətinin yoxlanılması, həm də laboratoriya yoxlaması üçün uyğun edir.

S5: Bu alət istehsalda rulman keyfiyyətinə nəzarəti necə dəstəkləyir?

A: Sürətli, dəqiq və təkrarlana bilən radial boşluq ölçmələrini təmin etməklə, alət ISO 5753 və ABMA standartlarına uyğun olaraq istehsal partiyalarının 100% yoxlanılmasına və ya statistik nümunənin götürülməsinə imkan verir. Bu, göndərilən hər bir podşipniklərin müəyyən edilmiş klirens qrupuna cavab verməsini təmin edir, zəmanət tələblərini və düzgün boşalma nəticəsində yaranan sahədə nasazlıqlarını azaldır.
