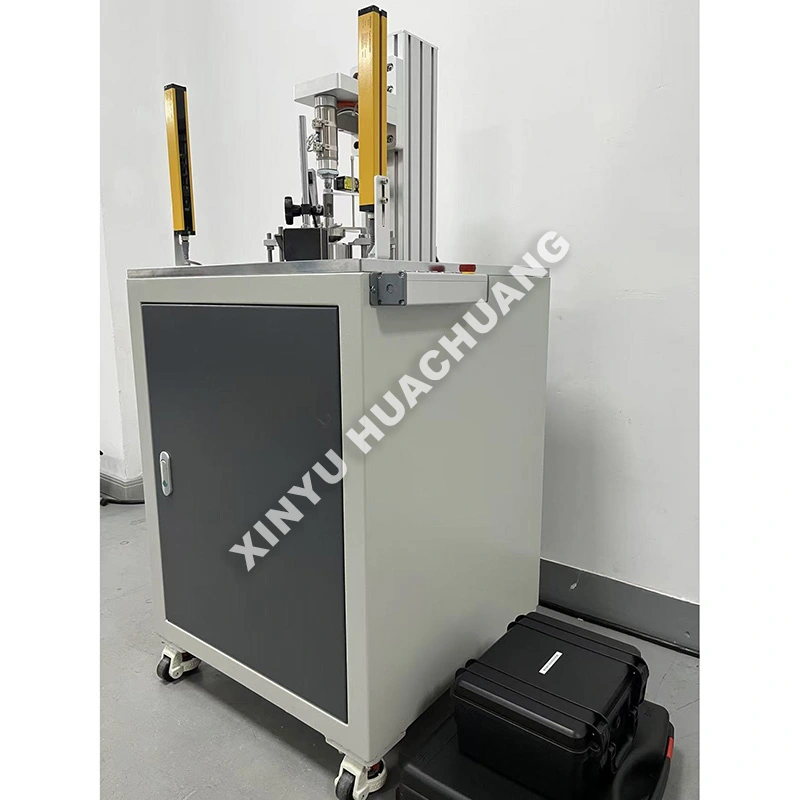

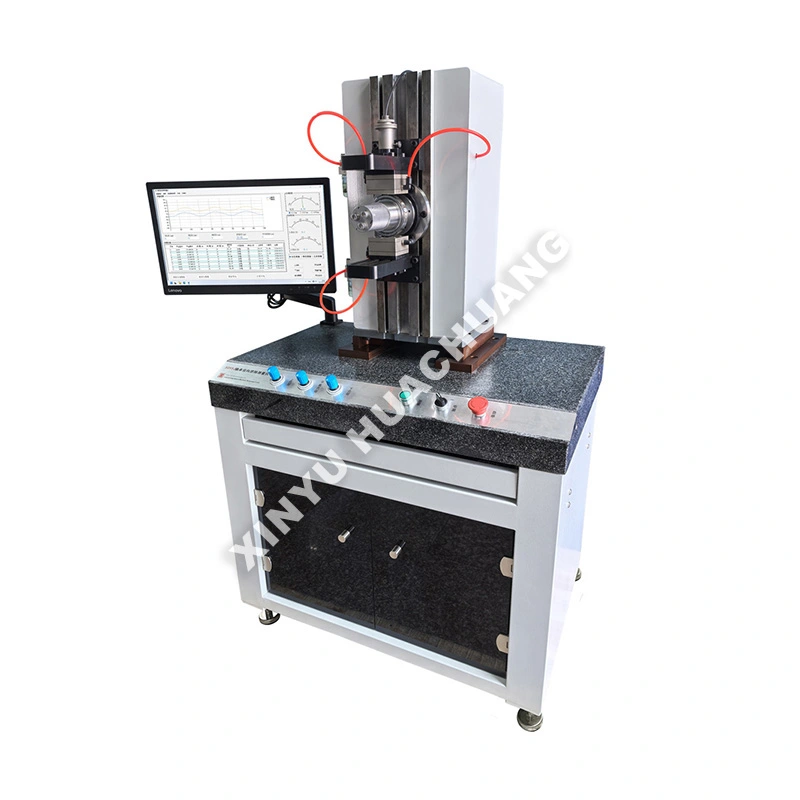

Yataklar üçün eksenel boşluq ölçmə aləti

XINYU HUACHUANG rulmanlar üçün eksenel boşluq ölçmə cihazı, yuvarlanan rulmanların daxili eksenel boşluğunu qiymətləndirmək üçün xüsusi olaraq hazırlanmış yüksək dəqiqlikli, yarı avtomatik sınaq aparatıdır. Ciddi beynəlxalq standartlara cavab vermək üçün nəzərdə tutulmuş bu podşipniklər üçün eksenel boşluq ölçmə cihazı mikro yerdəyişmələri tutmaq üçün standartlaşdırılmış eksenel ölçmə yüklərini dəqiq şəkildə tətbiq edir. Ağıllı PLC avtomatlaşdırması və yüksək həssaslıq sensorları ilə təchiz olunmuş o, Ar-Ge, keyfiyyətə nəzarət və istehsal sertifikatı üçün yüksək dərəcədə təkrarlana bilən məlumatları təqdim edərkən təhlükəsiz, etibarlı əməliyyatı təmin edir.

İş prinsipi

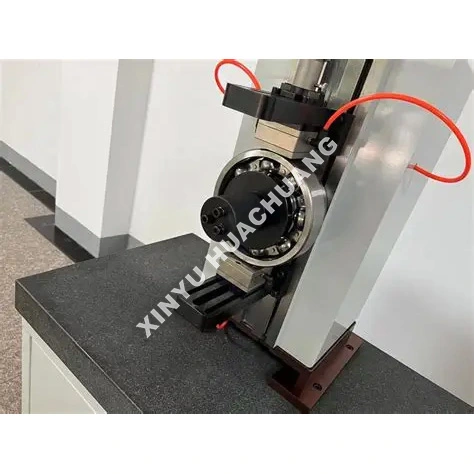

Rulmanlar üçün Eksenel Boşluq Ölçmə Aləti dinamik, yüksüz ölçü prinsipi üzərində işləyir. Yatağın xarici halqası etibarlı şəkildə bərkidilir və sıxılır, daxili halqaya dəqiq eksenel ölçmə yükü tətbiq edilir. Yüksək həssaslığa malik yerdəyişmə sensorları yük zonasından keçərkən yuvarlanan elementlərin eksenel hərəkətini çəkir. Sistem həndəsi xətaları avtomatik olaraq aradan qaldırmaq üçün diferensial alqoritmlərdən istifadə edir və deformasiya kompensasiyası tələb etmədən həqiqi eksenel boşluğu hesablayır.

Fərqli üstünlükləri nələrdir?

● Yüksək Dəqiq Ölçmə: <1.5μm statik təkrarlanma və <2.5μm dinamik təkrarlanma qabiliyyətinə malik premium induktiv sensorlara malikdir.

● Avtomatlaşdırılmış Yükləmə: Pnevmatik və ya motorlu yükləmə ardıcıl, standartlaşdırılmış ölçmə qüvvələrini təmin edir və əl ilə işləmə xətalarını aradan qaldırır.

● Ağıllı Məlumat Emalı: Avtomatik olaraq orta klirensi hesablayır, fırlanma tıxaclarını müəyyən edir və SPC/CPK statistik hesabatları yaradır.

● Sağlam və Təhlükəsiz Konstruksiya: Möhkəm mexaniki çərçivə ilə qurulub və uzunmüddətli dəqiqliyi qorumaq üçün standart istinad hissələrinə qarşı avtomatik kalibrləmə funksiyaları var.

● Çoxfunksiyalı Uyğunluq: Modullu armatur dərin yivli bilyalı podşipniklərdən tutmuş konik rulmanlara qədər müxtəlif rulman növlərini sınamaq üçün sürətli dəyişikliklərə imkan verir.

Texniki Spesifikasiyalar

Harada istifadə etmək olar?

● Podşipnik istehsalı: Dərin yivli top, silindrik diyircəkli və konik rulmanlar üçün 100% daxili və ya oflayn keyfiyyət yoxlaması.

● Avtomobil və Aerokosmik: Təkər qovşaqları, sürət qutuları və turbin mühərrikləri üçün daxil olan keyfiyyətə nəzarət (IQC) və montaj yoxlanışı.

● Dəqiq Maşınlar: Yüksək dəqiqlikli dəzgah milləri və robototexnika üçün uyğunlaşdırma və cütləşdirmə seçimi.

● Baxım və MRO: Avadanlığın əsaslı təmiri zamanı rulmanların vəziyyətinin qiymətləndirilməsi və boşluqların qiymətləndirilməsi.

İstifadə ehtiyat tədbirləri

● Nümunənin hazırlanması: Mikroölçməyə təsir edə biləcək pasdan qoruyucuları və ya yağları təmizləmək üçün həmişə yatağını hərtərəfli təmizləyin.

● İstilik Tarazlığı: Sınaqdan əvvəl həm alətin, həm də yatağın otaq temperaturuna (20±5℃) uyğunlaşmasına icazə verin.

● Düzgün Hizalama: Xarici halqanın əyilməsi nəticəsində yanlış oxunuşların qarşısını almaq üçün rulmanın armaturda mükəmməl düz oturduğundan əmin olun.

● Kalibrləmə: Hər növbənin əvvəlində standart istinad rulmanlarından istifadə edərək avtomatik kalibrləmə rejimini işə salın.

Baxım Bələdçisi

● Gündəlik: Ölçmə qurğularını və sensor qələmini təmiz, tüysüz parça ilə silin. Pnevmatik hava təzyiqini yoxlayın (əgər varsa) və filtrdən nəm çıxarın.

● Həftəlik/Aylıq: Fırlanan mili və yükləmə rıçaqlarının düzgün işləməsini yoxlayın. Tövsiyə olunduğu kimi mexaniki dönmə nöqtələrinə bir damla yüngül maşın yağı tətbiq edin.

● Rüblük: Xəttiliyi və gücləndirmə dəqiqliyini yoxlamaq üçün sertifikatlaşdırılmış standart boşluq bloklarından istifadə edərək tam sistem kalibrlənməsini həyata keçirin.

● Ətraf Mühitə Nəzarət: Ölçmə sabitliyini qorumaq üçün cihazı ağır vibrasiyalı mexanizmlərdən, güclü maqnit sahələrindən və birbaşa günəş işığından uzaq saxlayın.

Sizə arxayın olan dəstək

XINYU HUACHUANG-da biz avadanlıqlarınızın fasiləsiz və səmərəli işləməsini təmin etmək üçün hərtərəfli və etibarlı satış sonrası dəstəyi təmin etməyə sadiqik. Bizim xüsusi xidmət komandamız hər zaman sizə kömək etməyə hazırdır.

Hərtərəfli Zəmanət əhatəsi

Biz qürurla avadanlıqlarımıza iki illik zəmanət təklif edirik. Bu müddət ərzində biz düzgün olmayan əməliyyat, icazəsiz dəyişikliklər və ya fors-major hallar nəticəsində yarananlar istisna olmaqla, keyfiyyətlə bağlı hər hansı problemlər üçün pulsuz texniki xidmət və təmir xidmətləri təqdim edirik. İki illik zəmanət müddətindən çox olan avadanlıqlar üçün biz ömürlük texniki xidmət xidmətləri təklif etməyə davam edirik, yalnız əvəzedici hissələrin və əməyin dəyərini alırıq.

Sürətli Cavab Mexanizmi

Biz 7×24 saat peşəkar mühəndislik telefon dəstəyi təklif edirik. Arızalar barədə bildiriş aldıqdan sonra texniki komandamız 24 saat ərzində cavab verəcək və uyğun həll yolu təqdim edəcək. Yerində xidmət tələb olunarsa, peşəkar mühəndislərimiz bir həftə ərzində obyektinizə gələcəklər. Avadanlığın təmir edilə bilməyəcəyi xüsusi hallarda, biz qeyd-şərtsiz onu yeni aqreqatla əvəz edəcəyik və ya iki illik zəmanət müddəti ərzində onu əvəzedici qurğu ilə təmin edəcəyik və ya normal iş rejimini bərpa etmək üçün lazımi tədbirlər görəcəyik.

Tez-tez verilən suallar (FAQ)

1-ci sual: Eksenel boşluq nədir və o, radial boşluqdan nə ilə fərqlənir?

A: Eksenel boşluq, heç bir xarici yük tətbiq edilmədikdə, yatağın daxili halqasının xarici halqaya nisbətən eksenel olaraq (val oxu boyunca) hərəkət edə biləcəyi ümumi məsafədir. Radial boşluq milə perpendikulyar hərəkəti ölçürsə, eksenel boşluq şafta paralel hərəkəti ölçür. Hər iki boşluq rulman performansına təsir edir, lakin ox klirensi sürət qutuları və şaquli nasoslar kimi yük yüklü tətbiqlər üçün xüsusilə vacibdir.

2-ci sual: Alətin dinamik ölçmə prinsipi dəqiqliyi necə təmin edir?

A: Daxili halqaya dəqiq eksenel ölçmə yükü tətbiq edilərkən xarici halqa etibarlı şəkildə bərkidilir və sıxılır. Yüksək həssaslığa malik yerdəyişmə sensorları yük zonasından keçərkən yuvarlanan elementlərin eksenel hərəkətini çəkir. Sistem diferensial alqoritmlərdən istifadə edərək, deformasiya kompensasiyası tələb etmədən həqiqi eksenel boşluğu hesablayaraq həndəsi xətaları (məsələn, üzün axması və qəfəsin yırğalanması) avtomatik aradan qaldırır.

3-cü sual: Niyə eksenel boşluq bucaq kontaktı və konik rulmanlar üçün xüsusilə vacibdir?

Cavab: Bucaq kontakt və konik rulmanlar birləşmiş radial və eksenel yükləri daşımaq üçün nəzərdə tutulub. Onların eksenel boşluğu birbaşa yuvarlanan elementlər və yivlər arasındakı təmas bucağını təyin edir, bu da öz növbəsində yükün paylanmasını, sərtliyini və istilik əmələ gəlməsini tənzimləyir. Bu rulman tiplərində yanlış eksenel boşluq yükün qeyri-bərabər paylanmasına, vaxtından əvvəl dağılmasına və fəlakətli uğursuzluğa səbəb olur.

4-cü sual: Bu alət tam rulman yoxlaması üçün radial boşluq ölçmə aləti ilə yanaşı istifadə edilə bilərmi?

A: Bəli. Radial və eksenel boşluq alətləri birlikdə yatağın hərtərəfli boşluq profilini təmin edir. Bir çox rulman spesifikasiyası hər iki dəyərin yoxlanılmasını tələb edir. Hər iki alətin ardıcıl olaraq eyni rulmanda istifadəsi daxili həndəsə haqqında tam təsəvvür yaradır və rulmanın bütün boşluq tələblərinə cavab verdiyini təsdiqləyir.

5-ci sual: Alət daxil olan yoxlama və uğursuzluq təhlilini necə dəstəkləyir?

A: Daxil olan yoxlama üçün cihaz quraşdırmadan əvvəl yeni podşipniklərin müəyyən edilmiş eksenel boşluq qrupuna cavab verdiyini yoxlayır və bu, bahalı montaj işlərinin qarşısını alır. Uğursuzluğun təhlili üçün geri qaytarılan və ya sahədə nasaz rulmanların eksenel boşluğunun ölçülməsi əsas səbəbin araşdırılmasına və düzəldici fəaliyyətə dəstək verən düzgün olmayan klirinqin yardımçı faktor olub-olmadığını müəyyən etməyə kömək edir.
