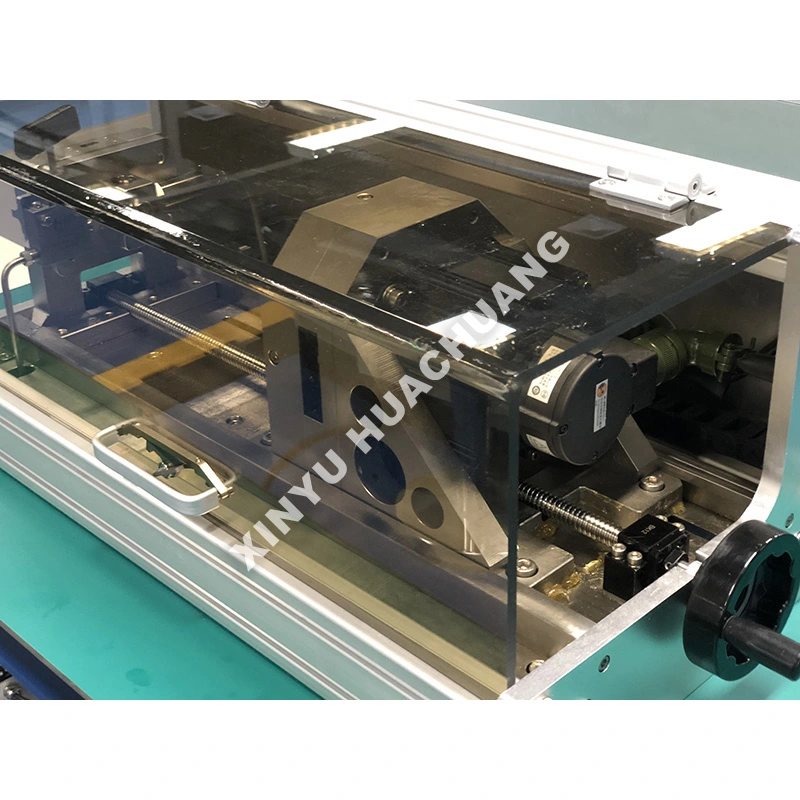

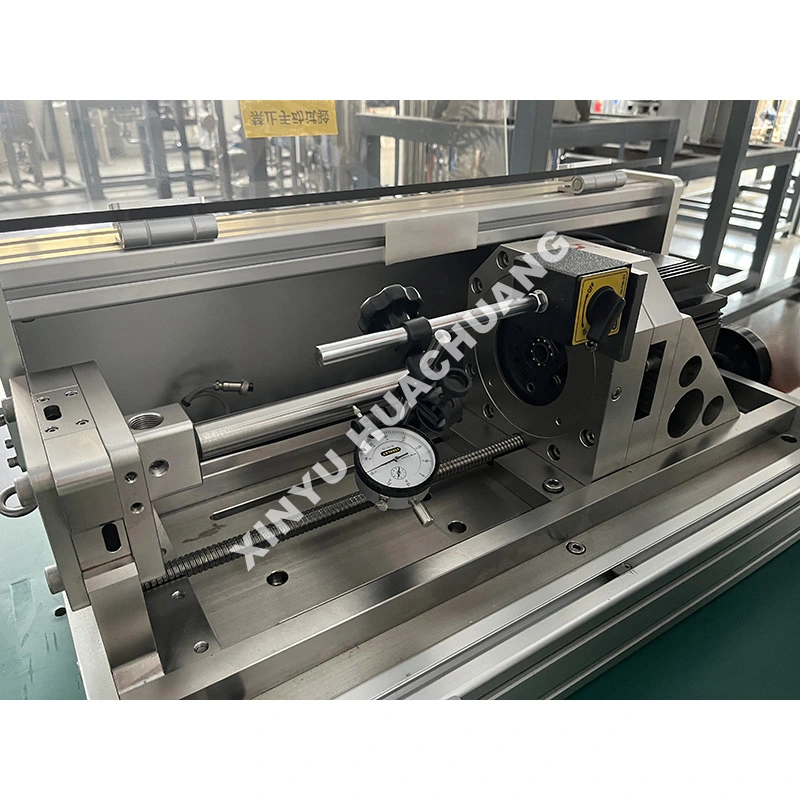

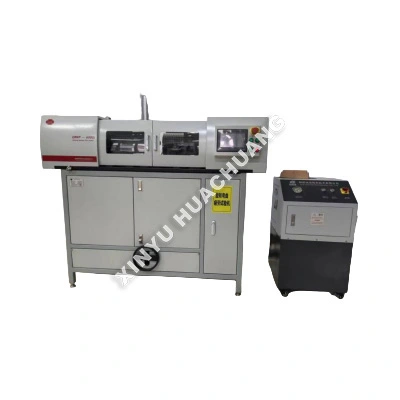

Boruların bərkidilməsinin əyilməsinin yorğunluğunu sınayan maşın

XINYU HUACHUANG Boru Quraşdırma Bükülmə Yorğunluğunun Sınaq Maşını, təkrar əyilmə yükləri altında boru kəməri komponentlərinin struktur bütövlüyünü və yorğunluq müddətini qiymətləndirmək üçün xüsusi olaraq hazırlanmış yüksək ixtisaslaşmış, sənaye səviyyəli sınaq aparatıdır. Həqiqi dünya dinamik gərginliklərini simulyasiya etmək üçün nəzərdə tutulmuş bu Boru Kəməri Komponentinin Bükülmə Yorğunluğunun Test Cihazı çatların başlanğıcını və yayılmasını qiymətləndirmək üçün siklik əyilmə anlarını dəqiq şəkildə tətbiq edir. Ağıllı PLC/PC avtomatlaşdırılması və çoxsəviyyəli təhlükəsizlik bloklamaları ilə təchiz edilmiş o, Ar-Ge, keyfiyyətə nəzarət və sənaye sertifikatı üçün yüksək təkrarlana bilən S-N əyri məlumatlarını çatdırmaqla yanaşı, təhlükəsiz, nəzarətsiz uzunmüddətli əməliyyatı təmin edir.

İş prinsipi

Boru Armaturlarının Bükülmə Yorğunluğunun Sınaq Maşını boru və ya fitinq nümunəsini etibarlı şəkildə sıxaraq və yüksək dəqiqlikli servo-hidravlik və ya servo-elektrik ötürücülərdən istifadə edərək idarə olunan, təkrarlanan əyilmə momentini tətbiq etməklə işləyir. Maşın boru kəmərinin faktiki əməliyyat gərginliyini simulyasiya etmək üçün tək müstəvi əyilmə, fırlanan əyilmə və ya mürəkkəb çoxoxlu yükləmə üçün konfiqurasiya edilə bilər. Sınaq boyunca sistem əyilmə bucağı, tətbiq olunan an, dövr sayı və gərginlik kimi parametrləri davamlı olaraq izləyir və qeyd edir. Nümunə sındıqda və ya əvvəlcədən təyin edilmiş sızma həddinə çatdıqda sınaq avtomatik olaraq dayandırılır və dəqiq yorğunluq ömrü məlumatı verilir.

Harada parlayır?

● Yüksək Dəqiqlikli Dövri Yükləmə: Mükəmməl əyilmə dalğa formalarının (sinus, üçbucaq, blok) minimum səs-küylə dəqiq və sabit tətbiqini təmin etmək üçün yüksək səviyyəli servo ötürücülər və yük hüceyrələrinə malikdir.

● Çox Oxlu Sınaq İmkanı: Real dünyada boru kəmərinin quraşdırılmasını və əməliyyat gərginliklərini dəqiq simulyasiya etmək üçün tək müstəvi, iki müstəvi və fırlanan əyilmə yorğunluq testlərini dəstəkləyir.

● Ağıllı Məlumatların Alınması: Inteqrasiya edilmiş kompüter proqramı avtomatik olaraq real vaxt əyrilərini (Moment-Bucaq, Dövr-Uğursuzluq) qeyd edir, yorğunluq müddətini hesablayır və hərtərəfli sınaq hesabatları yaradır.

● Sağlam və Təhlükəsiz Konstruksiya: Operatorun təhlükəsizliyini və avadanlığın uzunömürlülüyünü təmin etmək üçün ağır yüklü tökmə çərçivə və çoxsəviyyəli təhlükəsizlik bloklamaları (aşırı yüklənmədən qorunma, fövqəladə dayanma, qırılmaların qarşısının alınması, sızmanın aşkarlanması) ilə qurulub.

● Fərdiləşdirilə bilən Armatur: Müxtəlif boru diametrlərini, divar qalınlıqlarını və fitinq həndəsələrini etibarlı şəkildə saxlamaq üçün geniş çeşiddə xüsusi sıxma qurğuları və son birləşdiricilər təklif edir.

Texniki Spesifikasiyalar

Harada tətbiq olunur?

● Neft və Qaz Sənayesi: Həddindən artıq tsiklik əyilmə zamanı qazma borularının, korpusun, boru kəmərlərinin və boru kəməri fitinqlərinin yorğunluğunun qiymətləndirilməsi.

● Neft-kimya və Enerji istehsalı: İstilik dəyişdirici boruların, qazan borularının və yüksək təzyiqli buxar xətlərinin sınaqdan keçirilməsi.

● Avtomobil və Aerokosmik: Egzoz sistemlərinin, yanacaq xətlərinin və hidravlik boruların vibrasiya və əyilmə altında dayanıqlığının qiymətləndirilməsi.

● Tikinti və İnfrastruktur: Polad konstruksiya borularının, iskelenin və körpü komponentlərinin yorğunluq müddətinin qiymətləndirilməsi.

● Tibbi Cihazlar: Kateterlərin, bələdçi naqillərin və stentlərin elastikliyinin və yorğunluq müqavimətinin sınaqdan keçirilməsi.

İstifadə ehtiyat tədbirləri

● Nümunənin Düzgün Düzəldilməsi: Nümunənin yorğunluq nəticələrini əyriləşdirə biləcək gözlənilməz ox yüklərinin və ya eksantrik əyilmələrin qarşısını almaq üçün həmişə armaturlarda mükəmməl düzüldüyünə əmin olun.

● Sıxma Qüvvəsinin Yoxlanması: Sıxma gücünün yüksək dövrəli sınaq zamanı nümunənin sürüşməsinin qarşısını almaq üçün kifayət olduğunu, lakin tutma nöqtələrində vaxtından əvvəl əzilmələrə səbəb olacaq qədər yüksək olmadığını yoxlayın.

● Sızmanın Aşkarlanması Quraşdırması: Boru kəmərinin içi boş komponentlər üçün testə başlamazdan əvvəl həmişə daxili təzyiq monitorinq sistemini və sızma aşkarlama sensorlarını birləşdirin.

● Tədricən Yükləmə Rampası: Şok yüklənməsinin qarşısını alaraq, əyilmə amplitudasını tədricən hədəf səviyyəyə artırmaq üçün proqram təminatının proqramlaşdırıla bilən sürət artırma funksiyasından istifadə edin.

Baxım Bələdçisi

● Gündəlik: Bütün sıxma qurğuları və tutacaqları aşınma, çatlar və ya deformasiyaya görə yoxlayın. Hidravlik yağ səviyyələrini yoxlayın (əgər varsa) və bütün təhlükəsizlik kilidlərinin düzgün işlədiyini yoxlayın.

● Həftəlik/Aylıq: İstehsalçının spesifikasiyasına uyğun olaraq bütün hərəkət edən birləşmələri, istiqamətləndirici relsləri və ötürücü birləşmələri yağlayın. Test sahəsini təmizləyin və elektrik birləşmələrini boşluq üçün yoxlayın.

● Rüblük: Təsdiq edilmiş istinad standartlarından istifadə edərək yük hüceyrələrinin, bucaq kodlayıcılarının və təzyiq çeviricilərinin hərtərəfli sistem kalibrləməsini həyata keçirin. Hidravlik şlanqları və fitinqləri aşınma və ya sızma əlamətləri üçün yoxlayın.

● Post-Test: Nümunə sınıqlarından sonra həmişə düzgün bağlanma ardıcıllığına əməl edin. Sınıq nümunəni ehtiyatla çıxarın, qurğuları təmizləyin və ötürmə mexanizmini qəfil yükün boşaldılması nəticəsində yaranan zədələrə görə yoxlayın.

Satış Sonrası Xidmət və Dəstək

XINYU HUACHUANG-da biz avadanlıqlarınızın fasiləsiz və səmərəli işləməsini təmin etmək üçün hərtərəfli və etibarlı satış sonrası dəstəyi təmin etməyə sadiqik. Bizim xüsusi xidmət komandamız hər zaman sizə kömək etməyə hazırdır.

Hərtərəfli Zəmanət əhatəsi

Biz qürurla avadanlıqlarımıza iki illik zəmanət təklif edirik. Bu müddət ərzində biz düzgün olmayan əməliyyat, icazəsiz dəyişikliklər və ya fors-major hallar nəticəsində yarananlar istisna olmaqla, keyfiyyətlə bağlı hər hansı problemlər üçün pulsuz texniki xidmət və təmir xidmətləri təqdim edirik. İki illik zəmanət müddətindən çox olan avadanlıqlar üçün biz ömürlük texniki xidmət xidmətləri təklif etməyə davam edirik, yalnız əvəzedici hissələrin və əməyin dəyərini alırıq.

Sürətli Cavab Mexanizmi

Biz 7×24 saat peşəkar mühəndislik telefon dəstəyi təklif edirik. Arızalar barədə bildiriş aldıqdan sonra texniki komandamız 24 saat ərzində cavab verəcək və uyğun həll yolu təqdim edəcək. Yerində xidmət tələb olunarsa, peşəkar mühəndislərimiz bir həftə ərzində obyektinizə gələcəklər. Avadanlığın təmir edilə bilməyəcəyi xüsusi hallarda, biz qeyd-şərtsiz onu yeni aqreqatla əvəz edəcəyik və ya iki illik zəmanət müddəti ərzində onu əvəzedici qurğu ilə təmin edəcəyik və ya normal iş rejimini bərpa etmək üçün lazımi tədbirlər görəcəyik.

Tez-tez verilən suallar (FAQ)

1-ci sual: Maşın real dünyada boru kəməri əməliyyat gərginliyini necə simulyasiya edir?

A: Maşın boru və ya fitinq nümunəsini etibarlı şəkildə sıxır və yüksək dəqiqlikli servo-hidravlik və ya servo-elektrik ötürücülərdən istifadə edərək idarə olunan, təkrarlanan əyilmə momentlərini tətbiq edir. O, tək müstəvili əyilmə, fırlanan əyilmə və ya mürəkkəb çoxoxlu yükləmə üçün konfiqurasiya edilə bilər ki, boru kəmərlərinin istismarda yaşadığı faktiki gərginlik şərtlərini təkrarlamaq, o cümlədən torpaqda çökmə, istilik genişlənməsi və vibrasiya ilə bağlı yorğunluq.

S2: Sistem yorğunluq testi ərzində hansı parametrlərə nəzarət edir?

A: Sistem əyilmə bucağını, tətbiq olunan anı, dövr sayını və gərginlik məlumatlarını real vaxtda davamlı olaraq qeyd edir. Bu hərtərəfli məlumat dəsti mühəndislərə S-N əyrilərini (dövrlərin sayına qarşı gərginlik) çəkməyə və müəyyən edilmiş yükləmə şəraitində boru kəməri komponentinin dəqiq yorğunluq müddətini təyin etməyə imkan verir.

3-cü sual: Nümunənin nə vaxt uğursuz olduğunu maşın necə müəyyənləşdirir?

A: Nümunə sındıqda və ya əvvəlcədən təyin edilmiş sızma həddinə çatdıqda sınaq avtomatik olaraq dayandırılır. Təzyiqli boru sınaqları üçün sistem daxili təzyiqə nəzarət edir və divar boyunca çatı göstərən hər hansı təzyiq düşməsini aşkar edərək, yorğunluq ömrünün ölçülməsinin ixtiyari dövr limitlərini deyil, faktiki nasazlığı əks etdirməsini təmin edir.

S4: Maşın həm düz boru hissələrini, həm də dirsəklər və tee kimi fitinqləri sınaqdan keçirə bilərmi?

A: Bəli. Sıxma sistemi və ötürücünün konfiqurasiyası düz boru hissələrini, dirsəkləri, dirsəkləri, flanşları və digər boru kəməri fitinqlərini yerləşdirmək üçün tənzimlənir. Hər bir nümunə növü boru sistemindəki ən zəif nöqtəni müəyyən etmək üçün ən kritik əyilmə rejimində sınaqdan keçirilə bilər.

5-ci sual: Boru kəmərinin kvalifikasiyası üçün əyilmə yorğunluğunun sınağı niyə vacibdir?

A: Neft və qaz, kimyəvi emal və enerji istehsalında boru kəmərləri yerin hərəkətindən, istilik dövriyyəsindən və avadanlığın vibrasiyasından yaranan dövri əyilmə yüklərinə məruz qalır. Bükülmə yorğunluğunun sınağı təftiş intervallarını təyin etmək, dizayn marjalarını təsdiqləmək və API 570 və ASME B31.3 kimi boru kəmərlərinin bütövlüyü standartlarına uyğunluğu təmin etmək üçün lazım olan dövrdən uğursuzluğa qədər məlumatları təmin edir.
